← Tüm hizmetlerModel Tabanlı Teknik Çıktılar

Modelden güvenilir teknik çıktılara.

Koordine ve doğru yapılandırılmış BIM modellerinden proje, uygulama ve karar süreçlerinde kullanılabilecek plan, kesit, görünüş, pafta, detay, metraj ve veri çıktıları üretiyoruz.

Model tabanlı üretimde amaç yalnızca çizim üretmek değil; geometri, bilgi ve dokümantasyon arasındaki ilişkiyi kontrollü biçimde yönetmektir.

Tek model, farklı teknik kullanım alanları

Doğru yapılandırılmış bir BIM modeli; plan, kesit, görünüş, pafta, detay, metraj, veri değişimi ve koordinasyon çıktıları için ortak veri kaynağı olabilir.

Çıktının güvenilirliği, modeldeki geometri ve bilgi kalitesine bağlıdır.

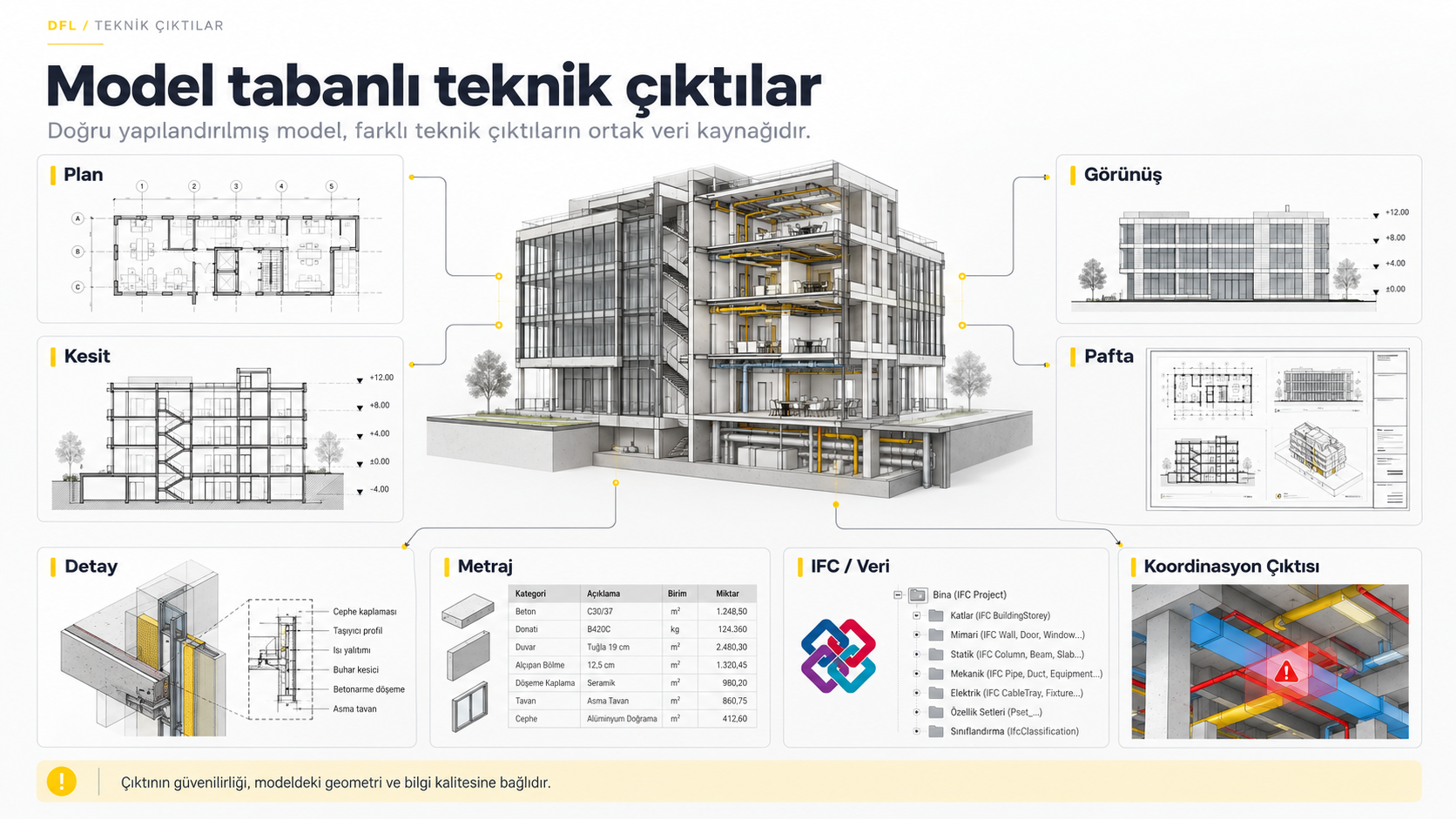

BIM modeliyle ilişkili plan, kesit, görünüş, pafta, detay, metraj, IFC/veri ve koordinasyon çıktıları.
Tam boyutta görüntüle ↗

Model hazır olması, paftanın hazır olduğu anlamına gelmez.

Model, teknik dokümantasyonun temelini oluşturur; ancak görünüşlerin hazırlanması, grafik ayarları, annotation, pafta organizasyonu ve QA ayrıca yönetilmelidir.

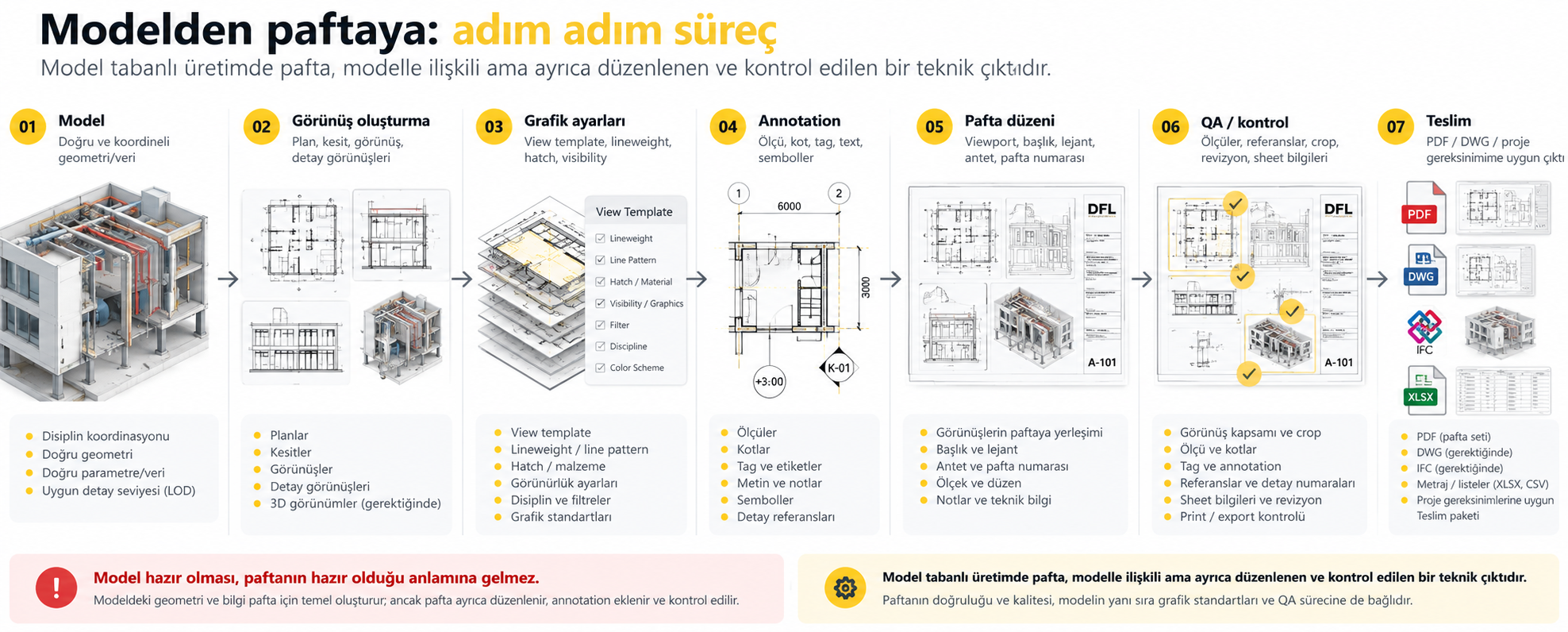

Modelden teslim paketine görünüş, grafik ayarları, annotation, pafta düzeni ve QA aşamaları.
Tam boyutta görüntüle ↗
  1. 01Model
  2. 02Görünüş oluşturma
  3. 03Grafik ayarları
  4. 04Annotation
  5. 05Pafta düzeni
  6. 06QA / kontrol
  7. 07Teslim

Model tabanlı üretim, 2D dokümantasyonu ortadan kaldırmaz.

Plan, kesit, görünüş ve paftalar proje iletişiminin temel araçları olmaya devam eder. Fark, bu çıktıların bağımsız çizilmesi yerine modelle ilişkili olarak üretilmesidir.

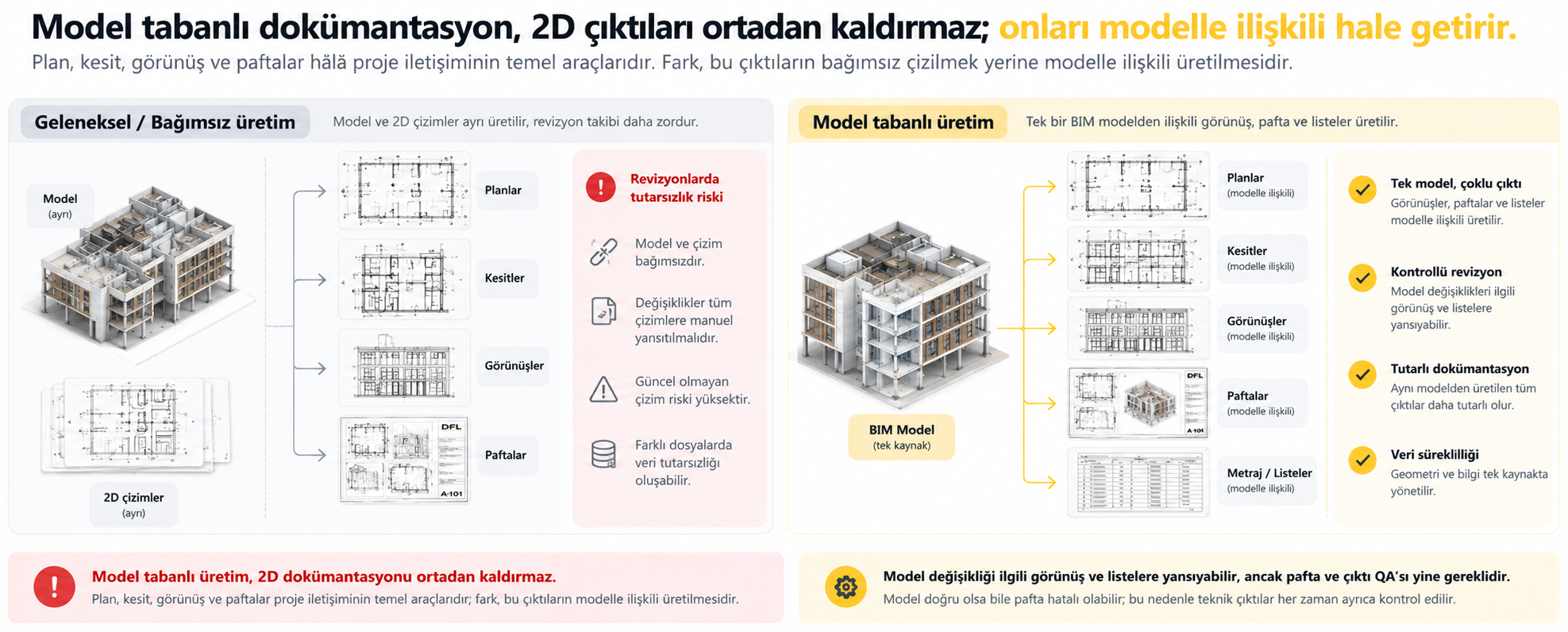

Bağımsız çizimler ve modelle ilişkili 2D dokümantasyon; model değişiklikleri sonrası çıktı kontrolü.
Tam boyutta görüntüle ↗

Model değişiklikleri ilgili görünüş ve listelere yansıyabilir; ancak pafta ve çıktı QA'sı yine gereklidir.

Teknik çıktı yalnızca doğru değil, okunabilir ve kontrollü de olmalıdır.

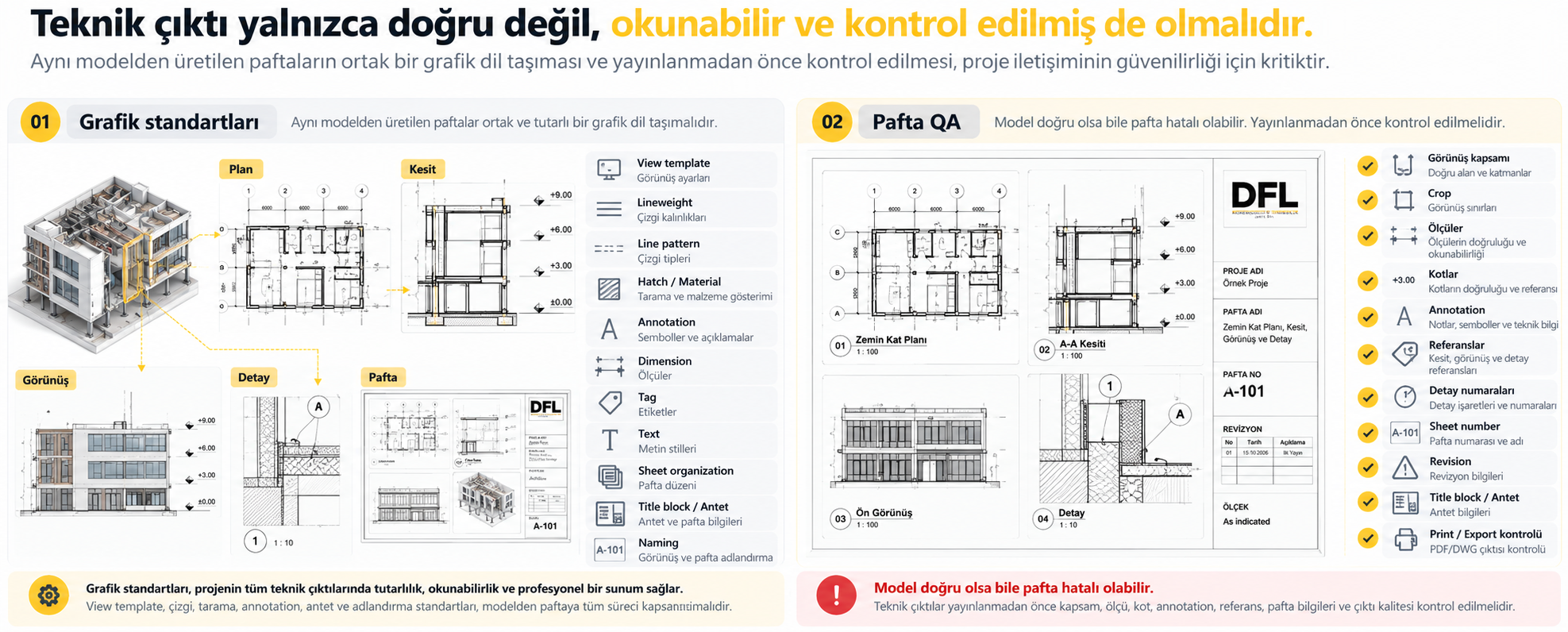

Grafik standartları ve pafta QA kontrolleri: çizgi, tarama, ölçü, referans, antet ve çıktı kontrolü.
Tam boyutta görüntüle ↗

Grafik standartları

  • View template
  • Lineweight
  • Line pattern
  • Hatch / material
  • Annotation
  • Dimension
  • Tag
  • Text
  • Sheet organization
  • Title block / antet
  • Naming

Pafta QA

  • Görünüş kapsamı
  • Crop
  • Ölçüler
  • Kotlar
  • Annotation
  • Referanslar
  • Detay numaraları
  • Sheet number
  • Revision
  • Title block
  • Print / export kontrolü

Model doğru olsa bile pafta hatalı olabilir.

Metraj, modelde bulunan veriye dayanır.

Doğru kategori, geometri, parametre ve sınıflandırma yapısına sahip model, güvenilir quantity schedule ve metraj çıktılarının temelini oluşturur.

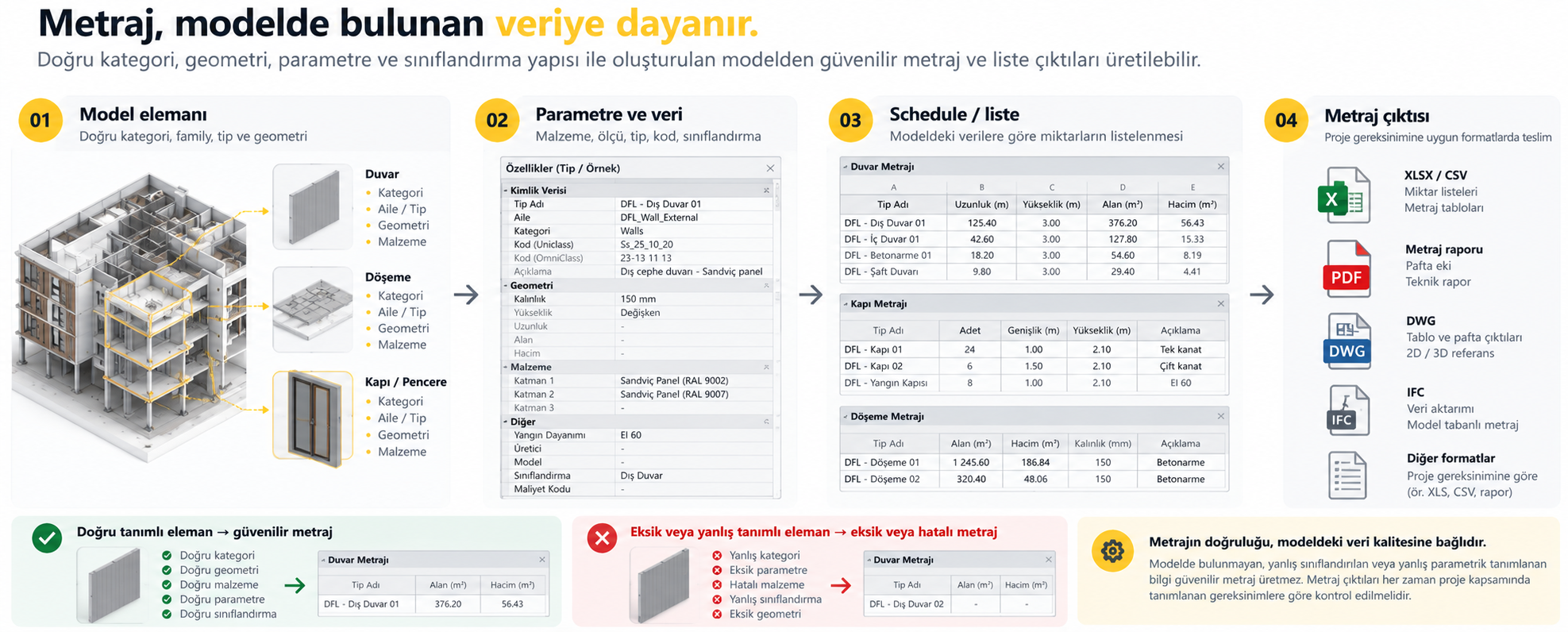

Model elemanından parametre, schedule ve metraj çıktısına veri akışı; doğru sınıflandırma ve veri kontrolü.
Tam boyutta görüntüle ↗
  1. 01Model elemanı
  2. 02Parametre ve veri
  3. 03Schedule / liste
  4. 04Metraj çıktısı

Modelde olmayan, yanlış sınıflandırılan veya yanlış parametrik tanımlanan bilgi güvenilir metraj üretmez.

Model değiştiğinde ilişkili çıktılar güncellenebilir.

Modelde yapılan kontrollü değişiklikler ilişkili görünüş, pafta ve listelere yansıyabilir. Ancak revizyon sonrası dokümantasyon ve teslim QA'sı yine yapılmalıdır.

  1. 01Model revizyonu
  2. 02İlişkili görünüşler
  3. 03Pafta / listeler
  4. 04QA
  5. 05Yeniden yayın

Teknik çıktı türleri

  • Plan / kesit / görünüş
  • Pafta setleri
  • Teknik detaylar
  • Koordinasyon görünüşleri
  • Issue / rapor ekleri
  • Quantity schedules / metraj
  • IFC / veri değişimi
  • DWG
  • PDF
  • XLSX / CSV

Teslim içeriği proje kapsamı, kullanım amacı ve işveren gereksinimlerine göre belirlenir.

Her detay otomatik üretilmez.

Her teknik detay modelden otomatik olarak üretilmez. Proje ve uygulama ihtiyacına göre bazı detaylar model destekli 2D dokümantasyonla tamamlanabilir.

Yazılım ve formatlar

Yazılımlar

  • Autodesk Revit
  • AutoCAD
  • Navisworks
  • Autodesk Construction Cloud

Formatlar

  • RVT
  • IFC
  • DWG
  • PDF
  • XLSX / CSV
  • NWC / NWD gerektiğinde
DFL / Model Tabanlı Teknik Çıktılar

Teknik çıktının güvenilirliği, model ve dokümantasyon kalitesinin birlikte yönetilmesine bağlıdır.

Model kapsamı, gerekli pafta ve veri çıktıları ile teslim gereksinimlerini birlikte değerlendirelim.
