Proje verilerini koordinasyona ve teknik üretime hazır BIM modellerine dönüştürüyoruz.
Mimari, statik, mekanik, elektrik, altyapı ve vaziyet modellerini; proje hedefi, kullanım amacı ve gerekli bilgi seviyesi doğrultusunda oluşturuyoruz.
Model yalnızca geometri değildir
BIM modelleme; yalnızca üç boyutlu eleman üretmek değil, proje kararlarının, eleman ilişkilerinin ve teknik bilgilerin yapılandırılmış bir model içinde tanımlanmasıdır.

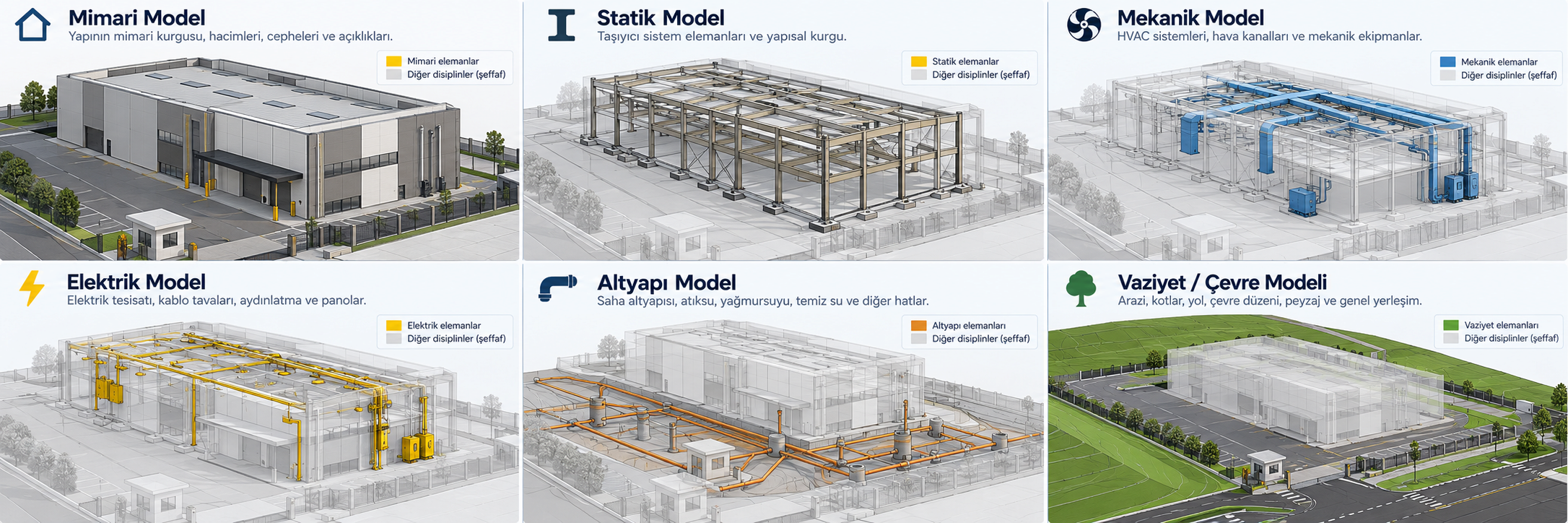

Farklı disiplinler, aynı proje bütünü
- Mimari
- Statik
- Mekanik
- Elektrik
- Altyapı
- Vaziyet / Çevre
Her disiplin kendi model yapısına sahip olsa da koordinasyon sürecinde aynı proje bütünü içinde değerlendirilir.
Modelleme hangi verilerle başlar?
- 2D DWG
- PDF proje setleri
- Mevcut BIM modelleri
- Tasarım paftaları
- Revizyon setleri
- Teknik şartnameler
- Ekipman ve ürün bilgileri
- Mevcut proje / saha verileri

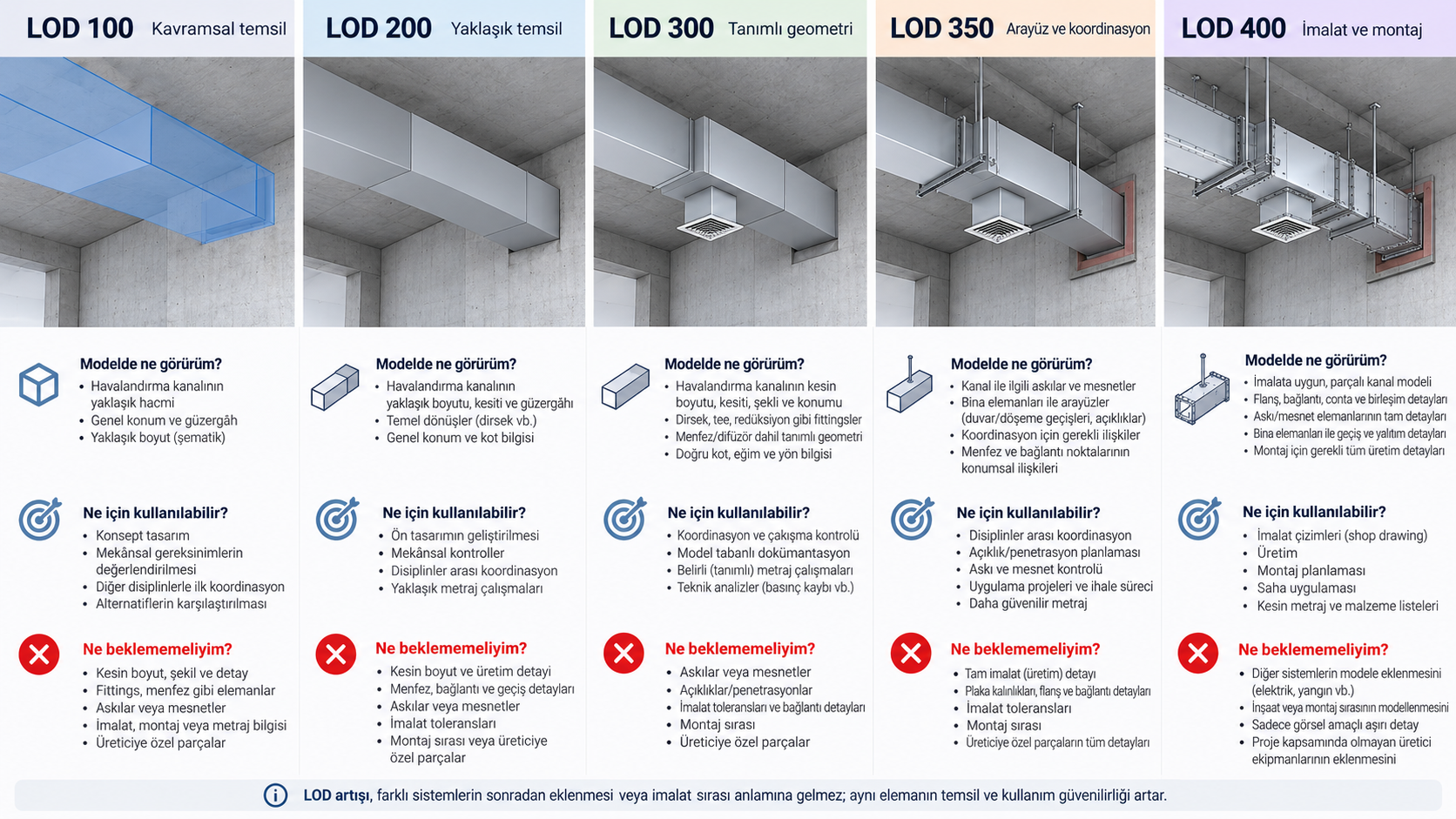

LOD nedir? Modelde gerçekten neyi tarif eder?
Bir modelin “LOD 300” veya “LOD 400” olarak tanımlanması, yalnızca ne kadar detaylı göründüğünü anlatmaz. Esas mesele, model elemanının hangi geometri ve bilgiyle temsil edildiği ve hangi amaçlarla güvenle kullanılabileceğidir.
Aynı eleman, farklı gelişmişlik seviyeleri
LOD artışı, farklı sistemlerin modele sonradan eklenmesi veya imalat sırası anlamına gelmez. Aynı elemanın temsil ve kullanım güvenilirliği gelişir.

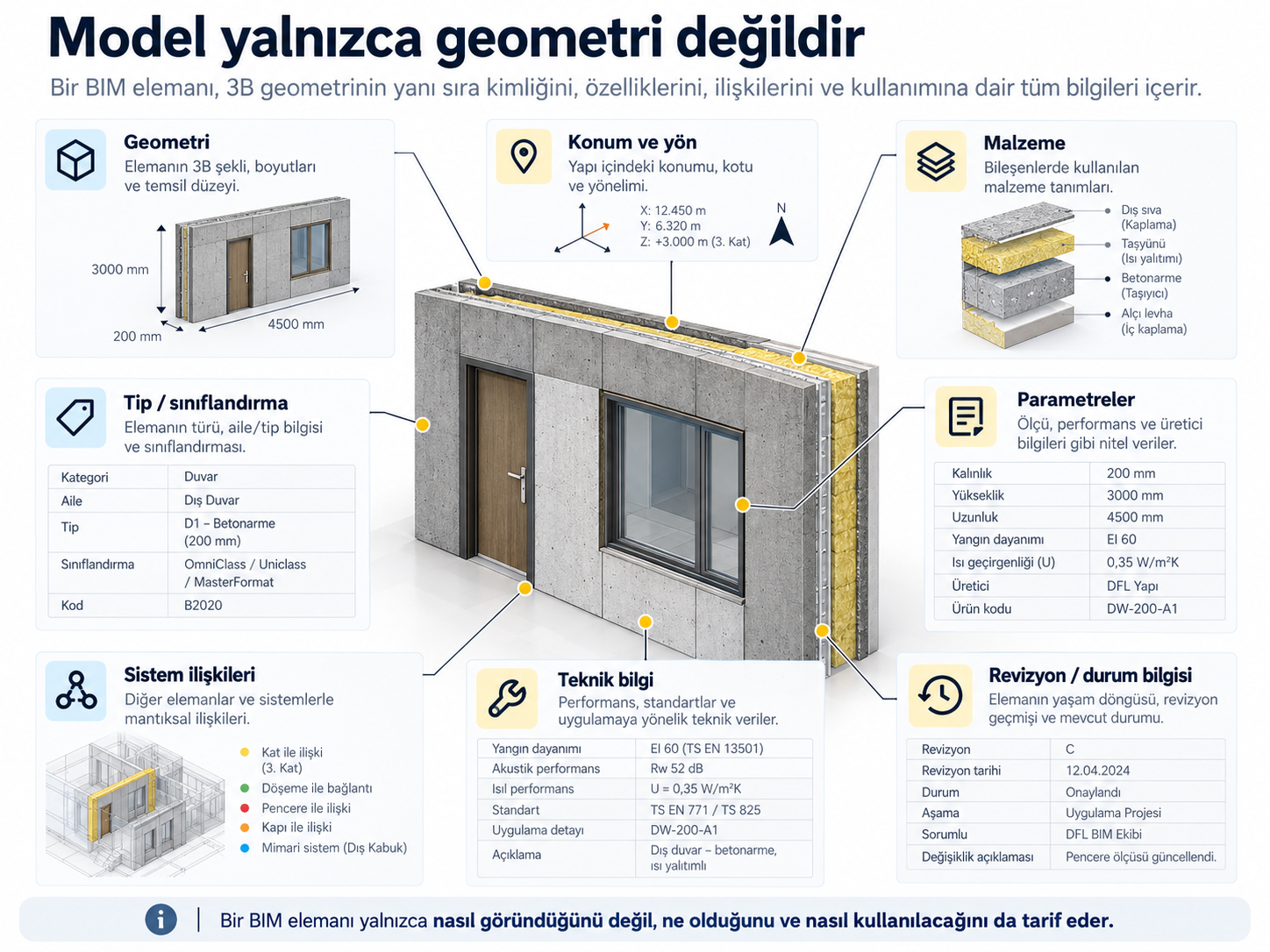

Geometri ve bilgi aynı şey değildir
Bir eleman geometrik olarak sade olabilir ancak bilgi açısından zengin olabilir. Tersi de mümkündür. Bu nedenle model kapsamı yalnız geometri üzerinden tarif edilmemelidir.

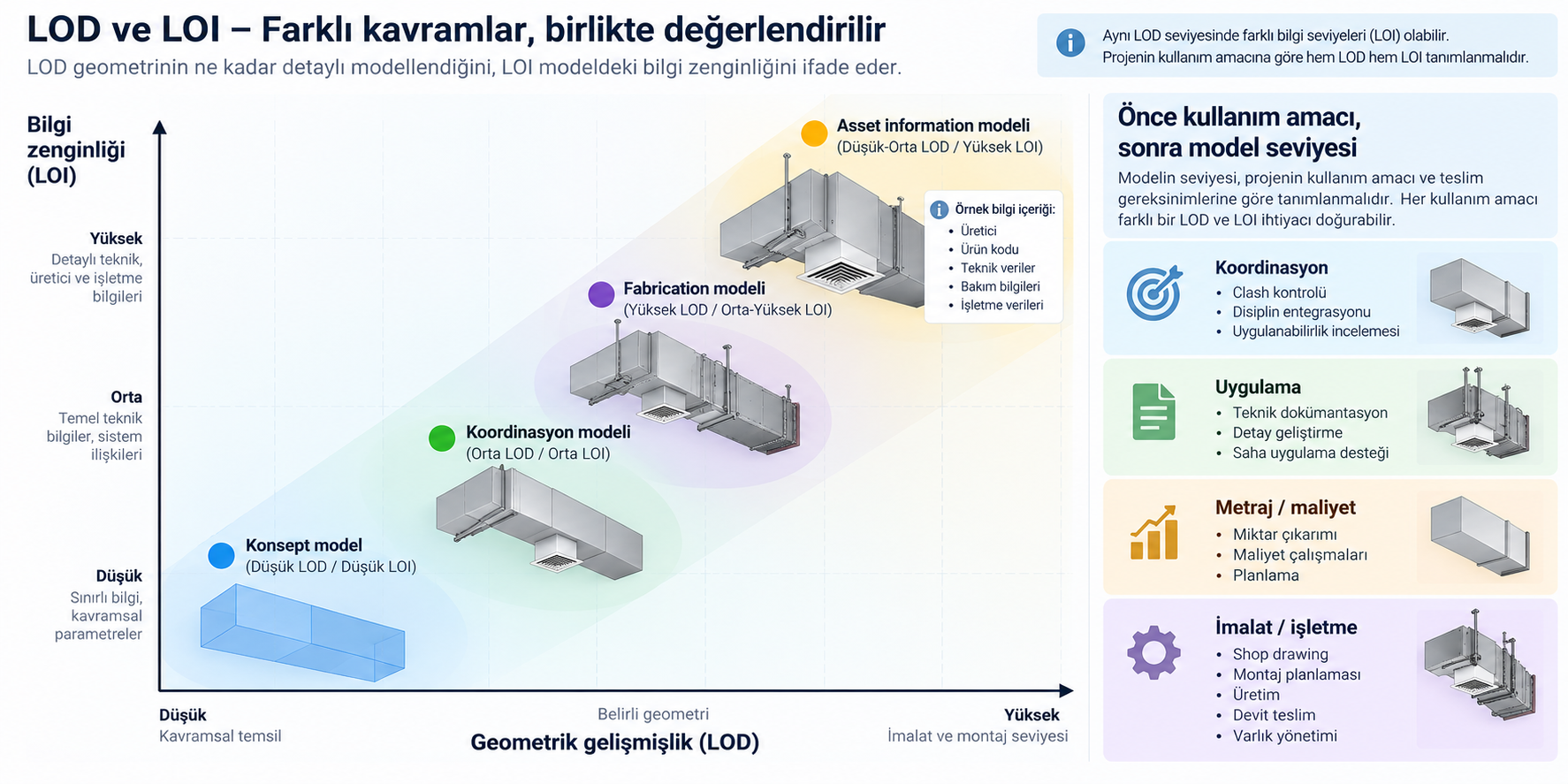

Önce kullanım amacı, sonra model seviyesi.
- Koordinasyon
- Uygulama
- Metraj / maliyet
- İmalat / işletme

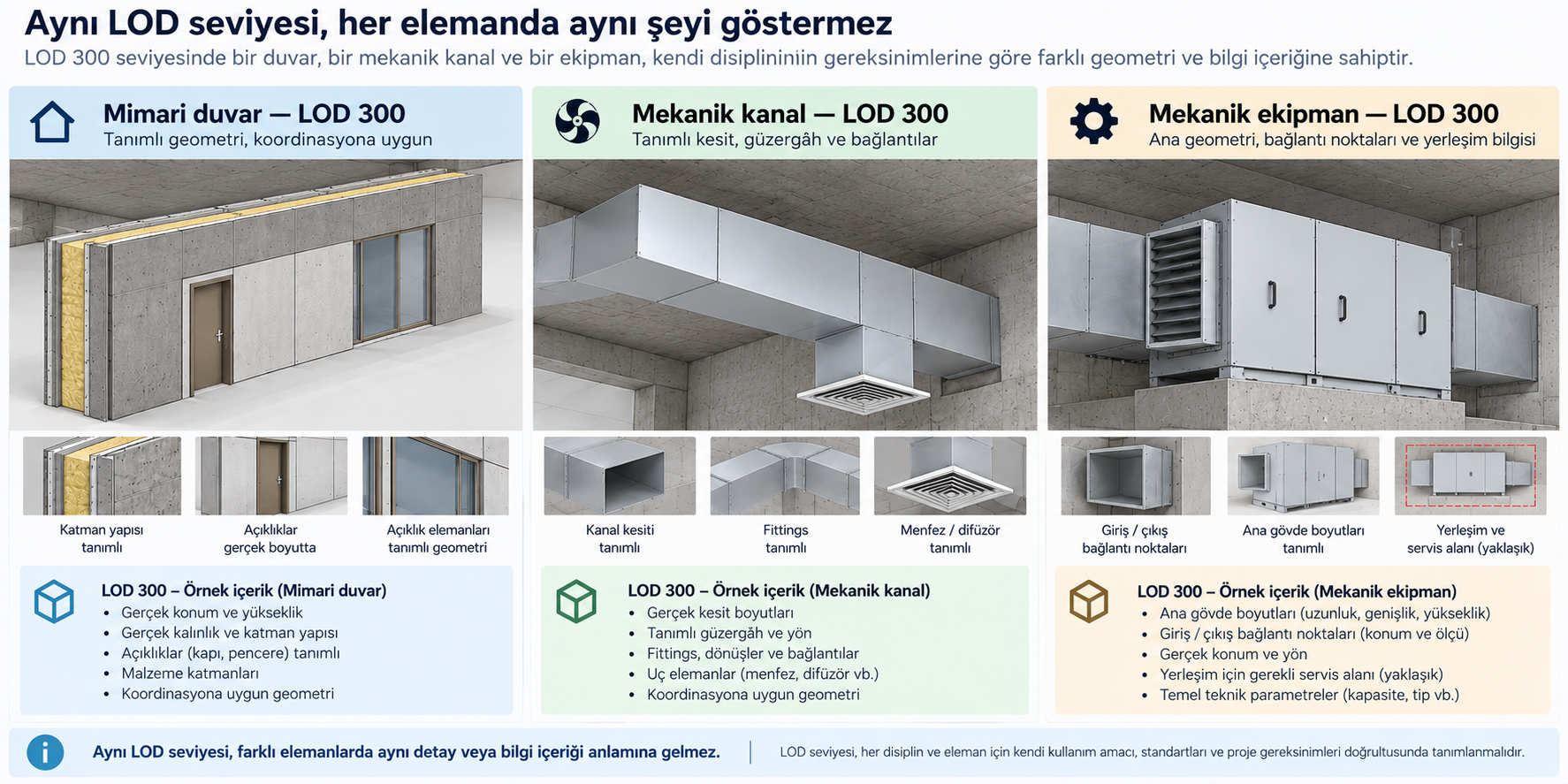

Aynı LOD seviyesi, her elemanda aynı şeyi göstermez
LOD seviyesi, bütün disiplin ve elemanlarda aynı geometri veya aynı parametre setinin bulunacağı anlamına gelmez. Gereksinimler elemanın kullanım amacı ve proje kapsamına göre tanımlanmalıdır.

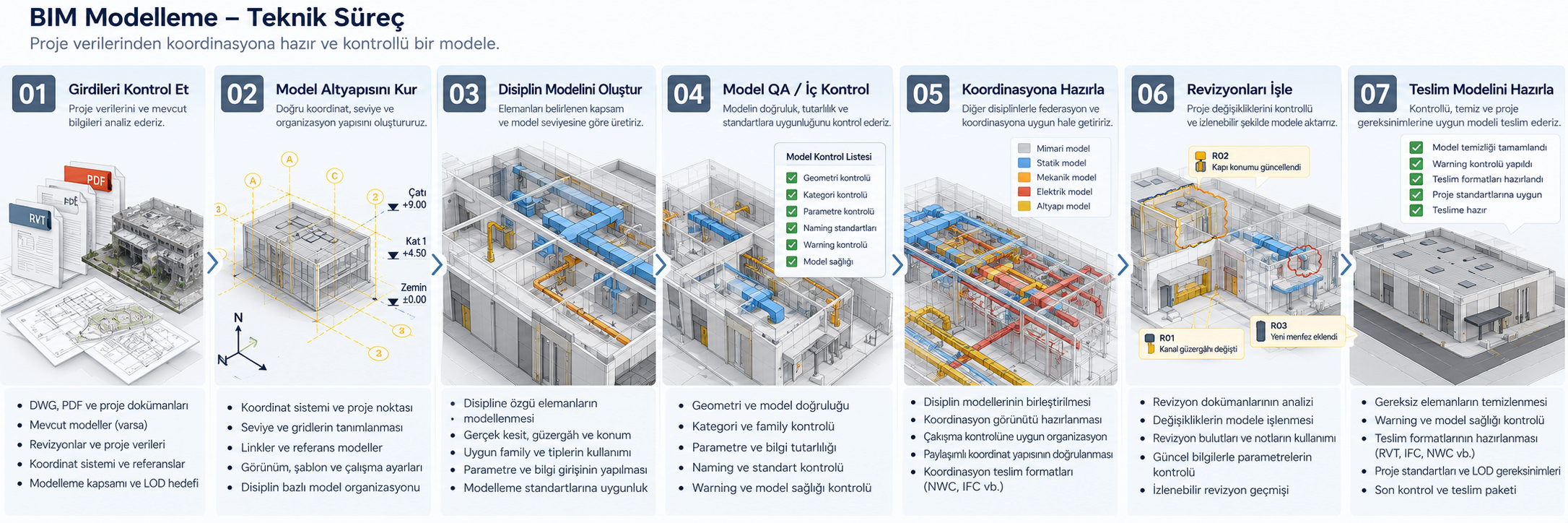

Modelleme süreci nasıl ilerler?
- 01Girdileri Kontrol Et
- 02Model Altyapısını Kur
- 03Disiplin Modelini Oluştur
- 04Model QA / İç Kontrol
- 05Koordinasyona Hazırla
- 06Revizyonları İşle
- 07Teslim Modelini Hazırla

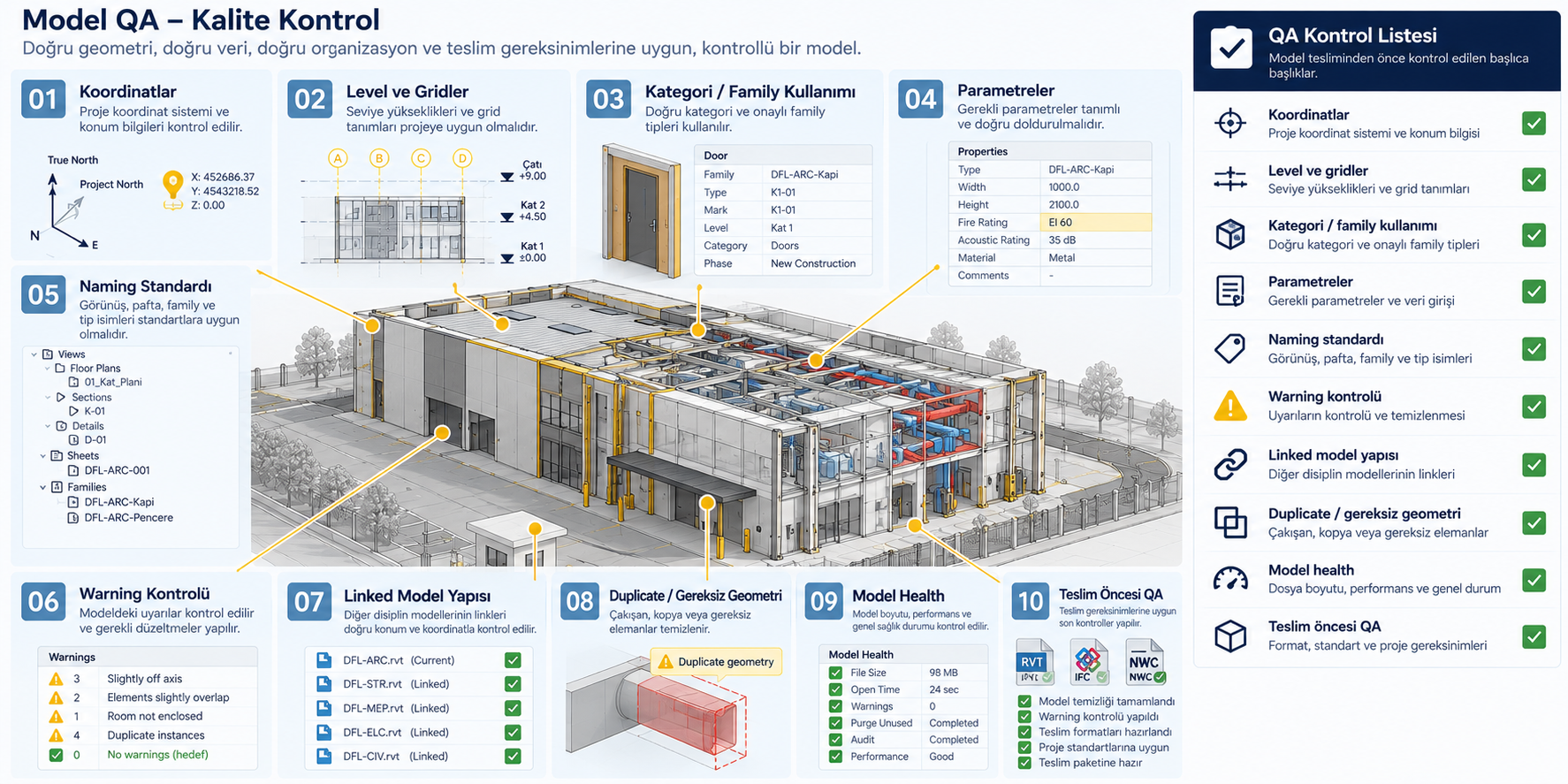

İyi bir model yalnızca doğru görünmez
Modelin doğru yapılandırılmış, kontrollü ve teslim amacına uygun olması gerekir.
- Koordinatlar
- Level ve gridler
- Kategori / family kullanımı
- Parametreler
- Naming standardı
- Warning kontrolü
- Linked model yapısı
- Duplicate / gereksiz geometri
- Model health
- Teslim öncesi QA

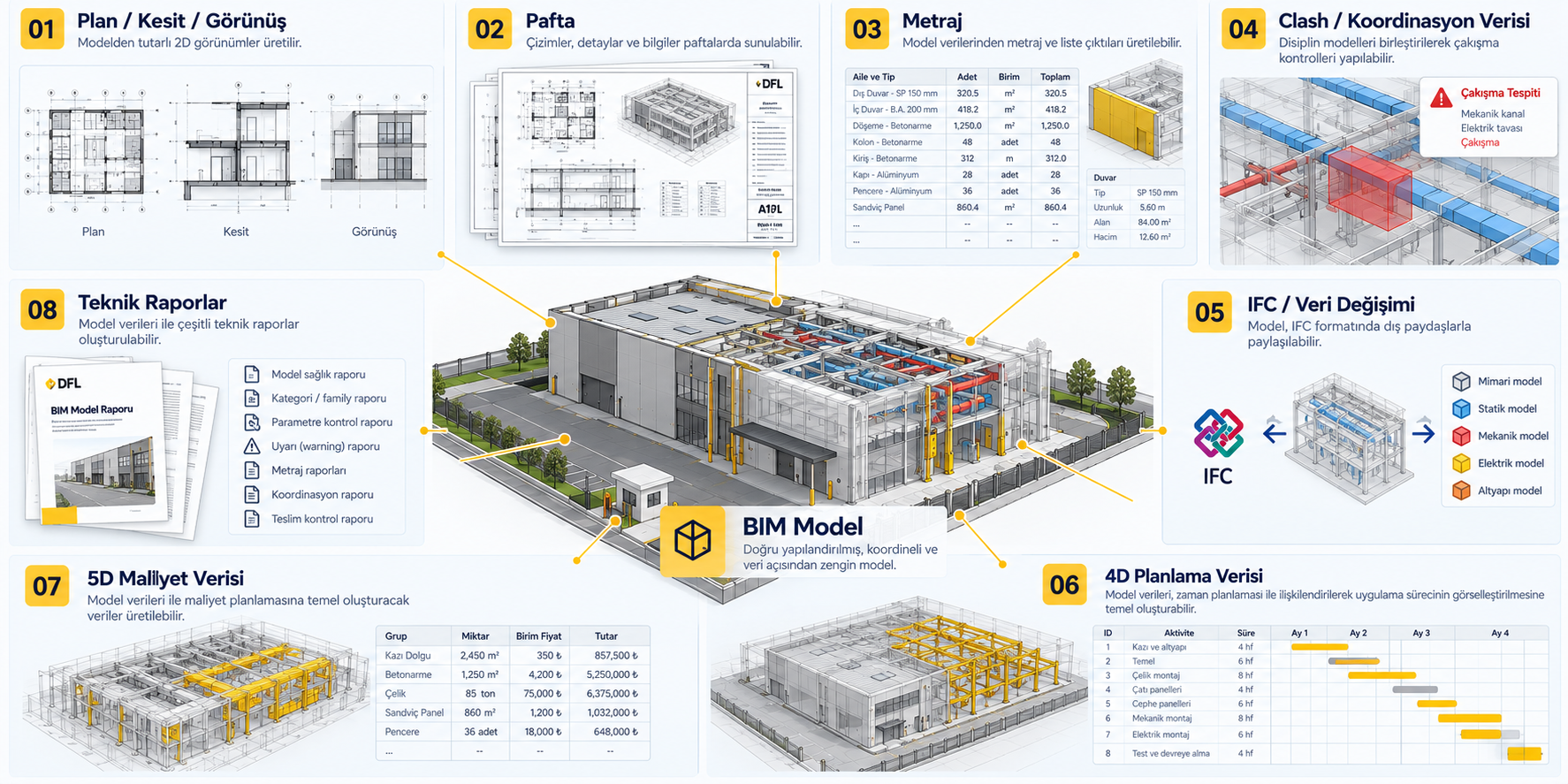

Model, farklı proje ihtiyaçlarının ortak veri kaynağı olabilir
Doğru yapılandırılmış bir model, farklı proje ihtiyaçları için güvenilir teknik çıktılar üretmenin temelini oluşturur.
Üretilecek çıktılar modelin kullanım amacı, veri yapısı ve teslim kapsamına bağlıdır. Yüksek LOD veya bir modelin varlığı, bütün çıktıları otomatik olarak hazır hale getirmez.
Model Tabanlı Teknik Çıktılar →- Plan / kesit / görünüş
- Pafta
- Metraj
- Clash / koordinasyon verisi
- IFC / veri değişimi
- 4D planlama verisi
- 5D maliyet verisi
- Teknik raporlar
Yazılım ve veri ortamı
Yazılımlar
- Autodesk Revit
- AutoCAD
- Navisworks
- Autodesk Construction Cloud
Format / veri
- RVT
- IFC
- DWG
- NWC / NWD
Modelin değeri, nasıl kullanılacağına göre belirlenir
Modelleme kapsamını projenin kullanım amacına göre tanımlayalım.
Disiplin kapsamı, bilgi seviyesi, model kullanım amacı ve teslim gereksinimlerini birlikte değerlendirelim.
