Modeli zaman ve maliyet verisiyle ilişkilendiriyoruz.

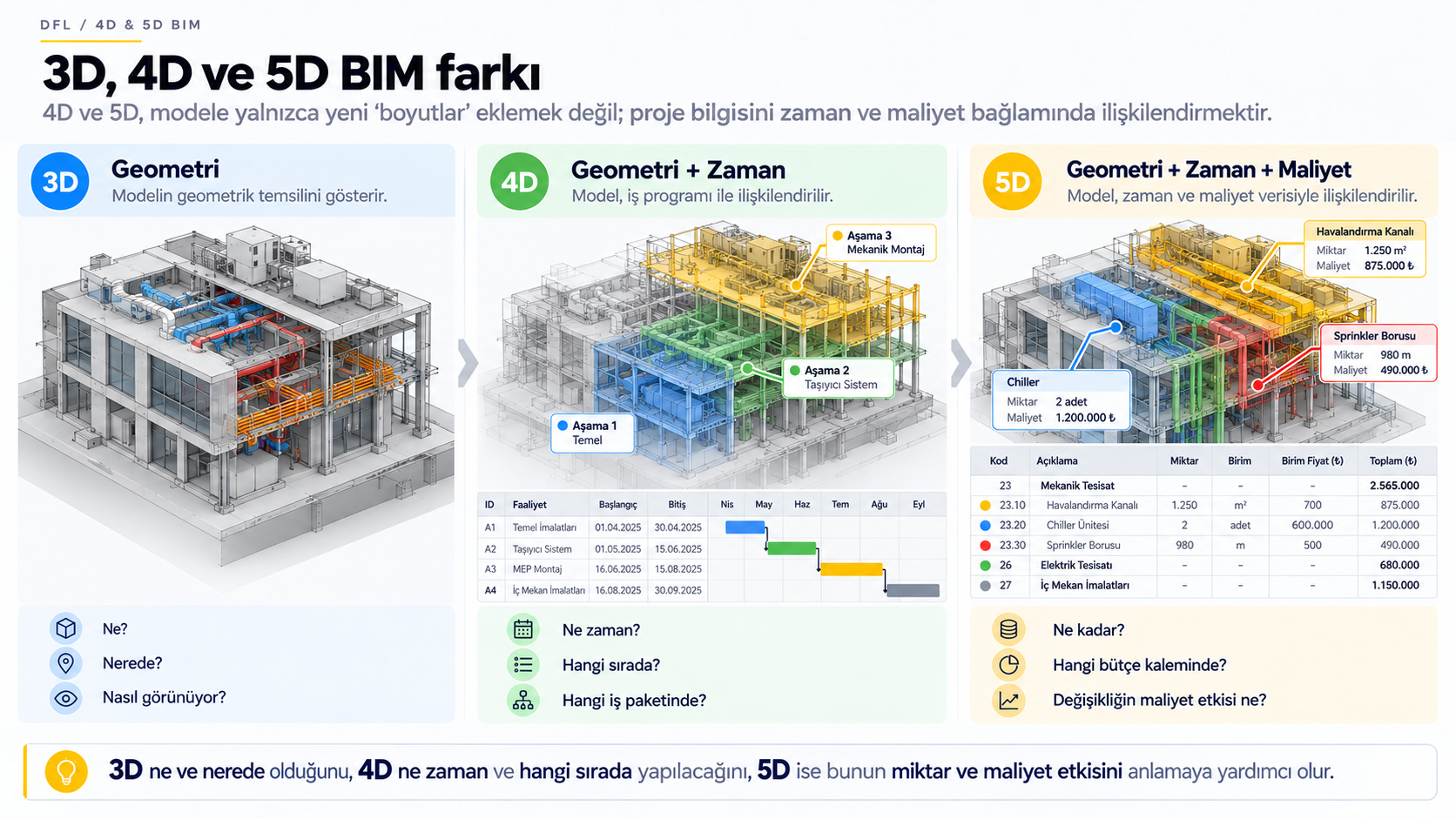

3D, 4D ve 5D arasındaki fark

4D ve 5D, proje bilgisini zaman ve maliyet bağlamıyla ilişkilendirir.

Görsellerdeki tüm sayısal değerler öğretici/temsili örneklerdir; gerçek proje metriği veya DFL referans verisi değildir.

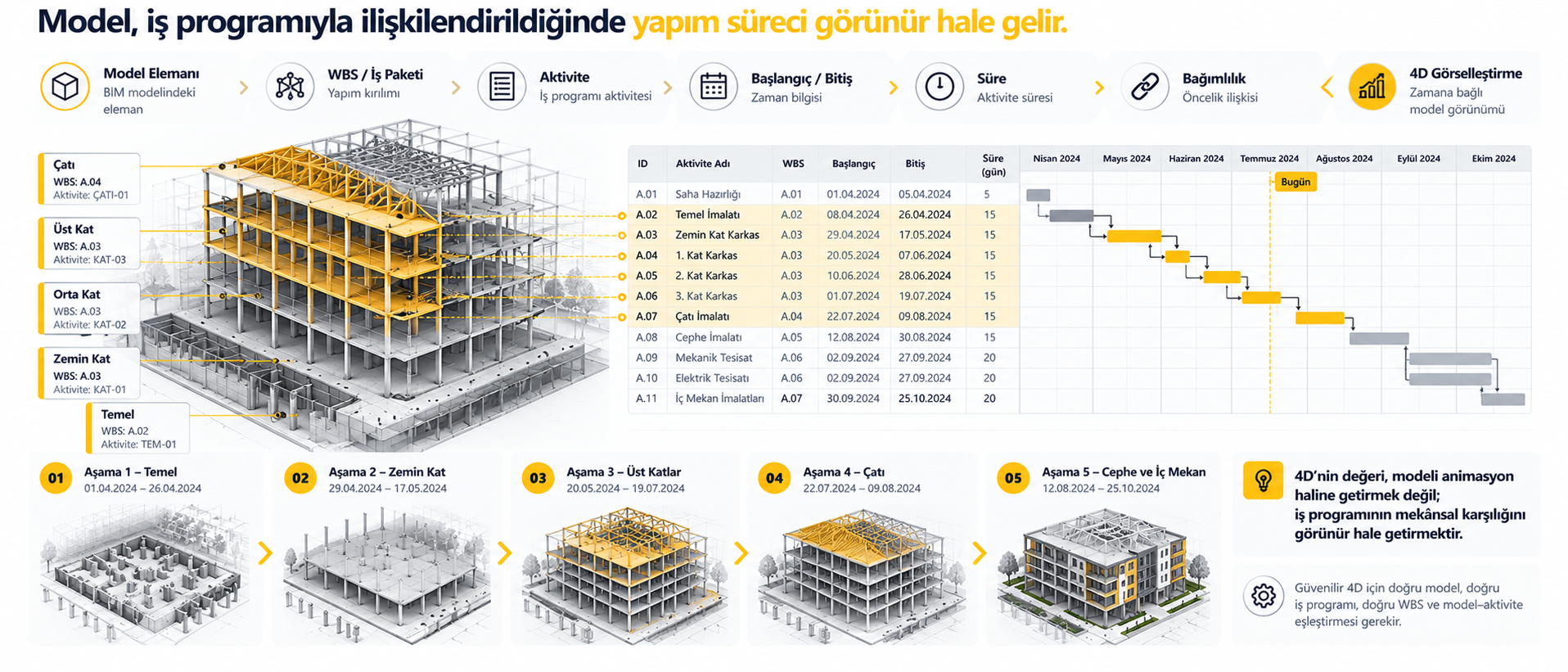

Model, iş programıyla ilişkilendirildiğinde yapım süreci görünür hale gelir.

1. 01Model Elemanı
2. 02WBS / İş Paketi
3. 03Aktivite
4. 04Başlangıç / Bitiş
5. 05Süre
6. 06Bağımlılık
7. 074D Görselleştirme

4D’nin değeri, modeli animasyon haline getirmek değil; iş programının mekânsal karşılığını görünür hale getirmektir.

Güvenilir 4D için doğru model, doğru iş programı, doğru WBS ve doğru model–aktivite eşleştirmesi gerekir.

4D kullanım alanları

• Yapım sırası değerlendirmesi
• Fazlama
• İş paketleri
• Lojistik
• Saha yerleşimi
• Geçici işler
• Erişim / çalışma alanları
• Kritik işlerin görsel kontrolü
• Koordinasyon toplantıları
• İlerleme değerlendirmesi

4D model bu kararları otomatik üretmez; planlama ve değerlendirme için görsel karar desteği sağlar.

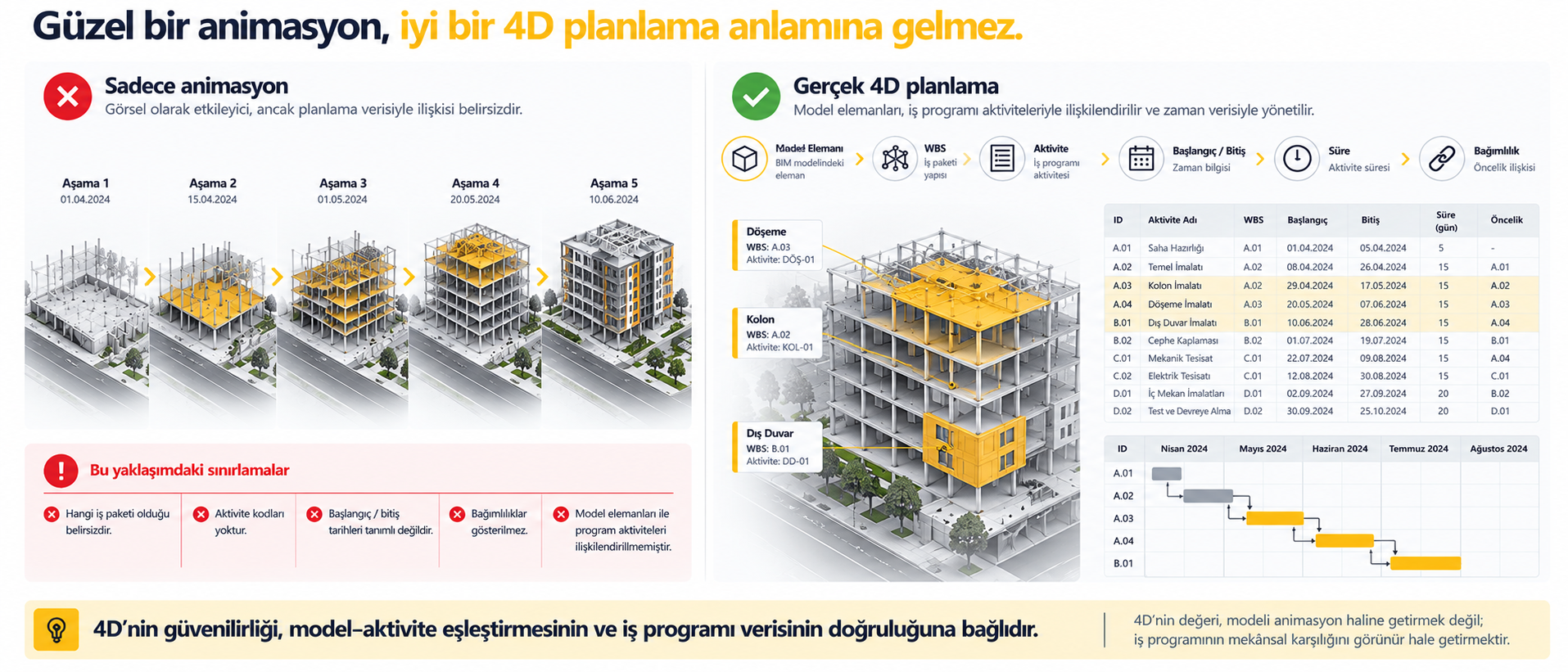

Güzel bir animasyon, iyi bir 4D planlama anlamına gelmez.

4D’nin güvenilirliği, model–aktivite eşleştirmesinin ve iş programı verisinin doğruluğuna bağlıdır.

Gerçek 4D için

• WBS
• Aktivite kodu
• Başlangıç / bitiş
• Süre
• Predecessor / successor
• Faz
• Güncel program
• Doğru model–aktivite eşleştirmesi

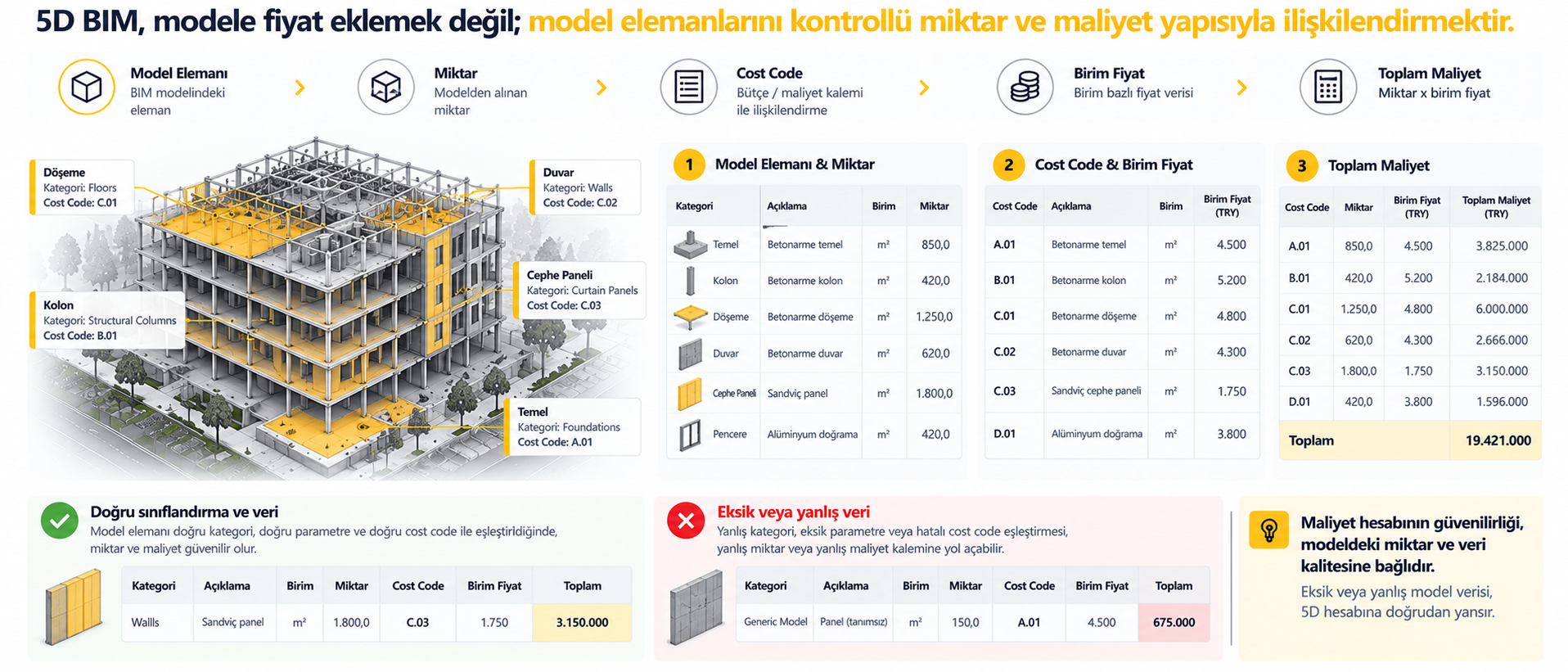

5D BIM, modele fiyat yazmak değildir.

1. 01Model Elemanı
2. 02Miktar
3. 03Cost Code
4. 04Birim Fiyat
5. 05Toplam Maliyet

5D BIM, model elemanlarını kontrollü miktar ve maliyet yapısıyla ilişkilendirmektir.

Maliyet hesabının güvenilirliği, modeldeki miktar ve veri kalitesine bağlıdır.

Maliyet hesabı, modeldeki miktarın güvenilirliği kadar güvenilirdir.

• Kategori
• Geometri
• Parametre
• Classification
• Quantity rules
• Cost code
• Birim
• Fiyat kaynağı
• Fiyat tarihi

Eksik veya yanlış model verisi, miktar ve maliyet hesabına doğrudan yansır.

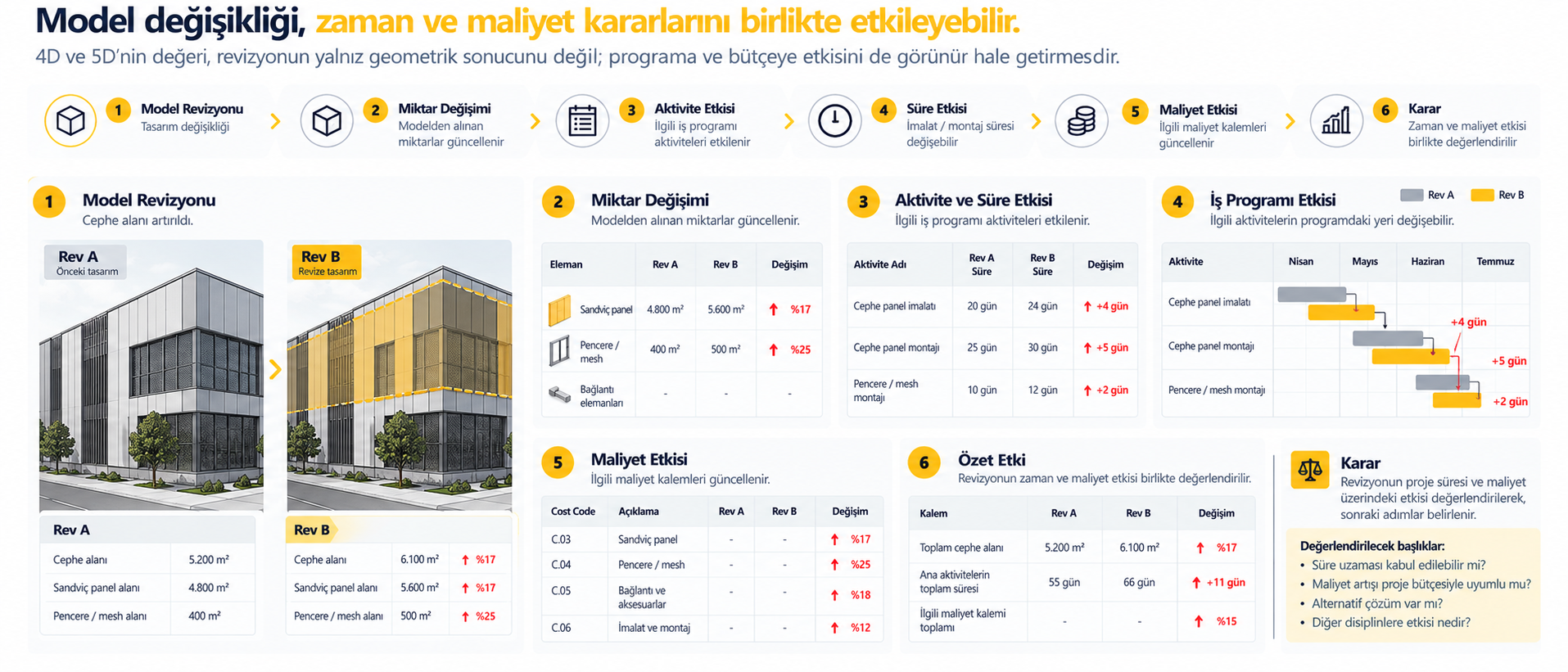

Model değişikliği, zaman ve maliyet kararlarını birlikte etkileyebilir.

1. 01Model Revizyonu
2. 02Miktar Değişimi
3. 03Aktivite Etkisi
4. 04Süre Etkisi
5. 05Maliyet Etkisi
6. 06Karar

4D ve 5D’nin değeri, revizyonun yalnız geometrik sonucunu değil; programa ve bütçeye etkisini de görünür hale getirmesidir.

4D / 5D teknik süreci

1. 01Model kapsamını kontrol et
2. 02WBS / cost structure oluştur
3. 03Model elemanlarını eşleştir
4. 04Zaman verisini bağla
5. 05Maliyet verisini bağla
6. 06Kontrol / doğrulama
7. 07Senaryo / revizyon değerlendirmesi
8. 08Rapor / karar desteği

Tek bir sonuç yerine alternatifler karşılaştırılabilir.

Karşılaştırma başlıkları gösterilmektedir; gerçek proje verisi içermez.

Planlanan ve gerçekleşen ilerleme karşılaştırılabilir.

Güncel saha veya proje verileri mevcut olduğunda, planlanan ve gerçekleşen durum model üzerinden karşılaştırılabilir.

Proje kapsamına göre çıktılar

• 4D simülasyon
• Phasing görselleri
• İş paketi görünümleri
• Model–schedule ilişki tablosu
• Quantity / cost mapping
• Cost breakdown
• Senaryo karşılaştırmaları
• Revizyon etki analizi
• Görsel raporlar

Bu çıktıların tamamı her projede zorunlu değildir; kapsam proje gereksinimine göre belirlenir.

Teknoloji ve veri ortamı

• Autodesk Revit
• Navisworks
• Autodesk Construction Cloud
• Primavera P6 / MS Project kaynaklı iş programı verileri
• Excel / CSV
• IFC / openBIM
• Gerektiğinde otomasyon

Kullanılan yazılım ve veri yapısı proje gereksinimine göre belirlenir.
