← Tüm hizmetlerBIM Koordinasyon & Uygulanabilirlik Kontrolü

Koordinasyon, yalnızca çakışma bulmak değildir.

Disiplin modellerini geometrik çakışmaların ötesinde; erişim, bakım, montaj, tolerans, rezervasyon ve saha uygulanabilirliği açısından birlikte değerlendiriyoruz.

Amaç yalnızca clash sayısını azaltmak değil, sahada uygulanabilecek koordineli bir proje oluşturmaktır.

Clash-free olması, uygulanabilir olduğu anlamına gelmez.

İki eleman geometrik olarak çakışmayabilir; ancak erişim, bakım alanı, çalışma mesafesi veya servis gereksinimleri nedeniyle çözüm sahada yine de uygulanamaz olabilir.

Koordinasyon; geometriyi, erişimi ve kullanım gereksinimlerini birlikte değerlendirmelidir.

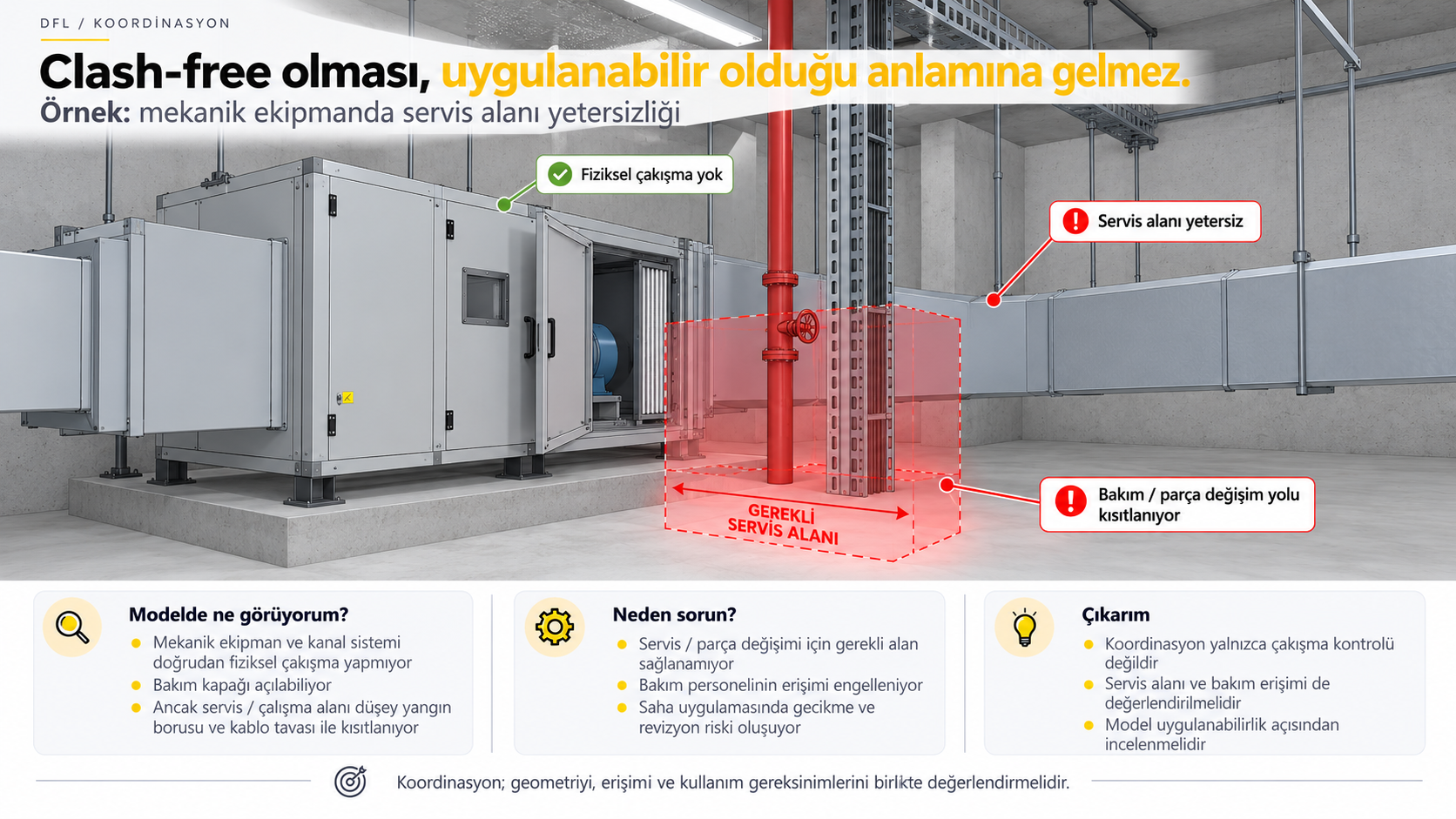

Fiziksel çakışma olmamasına rağmen mekanik ekipmanın bakım ve servis alanının düşey boru ve kablo tavası nedeniyle kısıtlanması.
Tam boyutta görüntüle

Koordinasyonun katmanları

Model tabanlı koordinasyon yalnızca geometrik çakışmaların kontrolü değildir. Saha uygulanabilirliğine kadar uzanan birden fazla kontrol katmanı birlikte değerlendirilir.

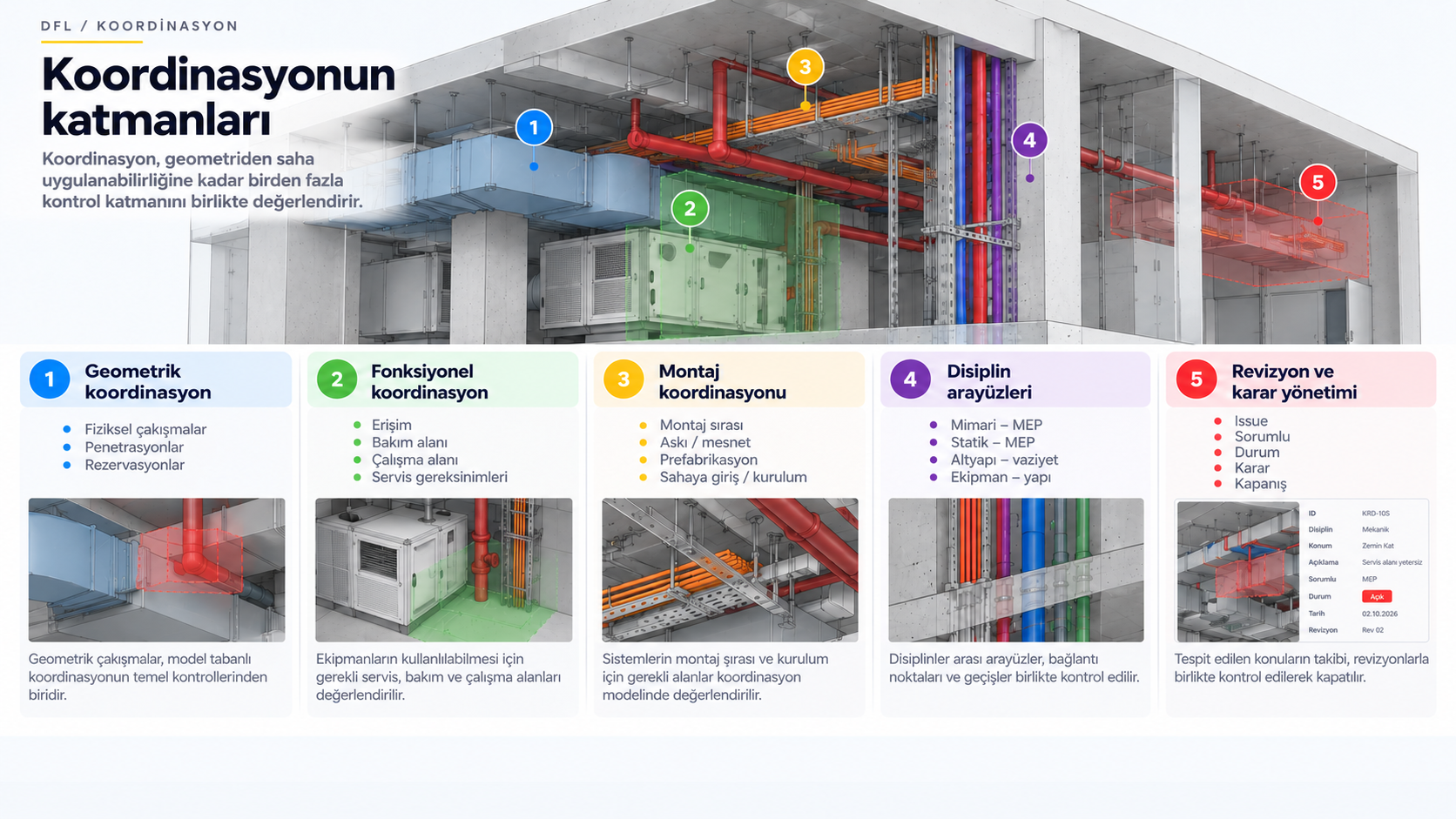

Koordinasyonun beş katmanı ve her katmanın model tabanlı kontrol başlıkları.
Tam boyutta görüntüle
  1. 01

    Geometrik koordinasyon

    • Fiziksel çakışmalar
    • Penetrasyonlar
    • Rezervasyonlar
  2. 02

    Fonksiyonel koordinasyon

    • Erişim
    • Bakım alanı
    • Çalışma alanı
    • Servis gereksinimleri
  3. 03

    Montaj koordinasyonu

    • Montaj sırası
    • Askı / mesnet
    • Prefabrikasyon
    • Sahaya giriş / kurulum
  4. 04

    Disiplin arayüzleri

    • Mimari – MEP
    • Statik – MEP
    • Altyapı – Vaziyet
    • Ekipman – Yapı
  5. 05

    Revizyon ve karar yönetimi

    • Issue
    • Sorumlu
    • Durum
    • Karar
    • Kapanış

Koordinasyon, ortak bir model ortamıyla başlar.

Disiplin modellerinin yalnızca üst üste bindirilmesi federasyon için yeterli değildir. Modellerin ortak konum, sürüm, disiplin ve koordinasyon yapısı içinde birlikte değerlendirilmesi gerekir.

Kaynak modeller

  • Mimari
  • Statik
  • Mekanik
  • Elektrik
  • Altyapı
  • Vaziyet

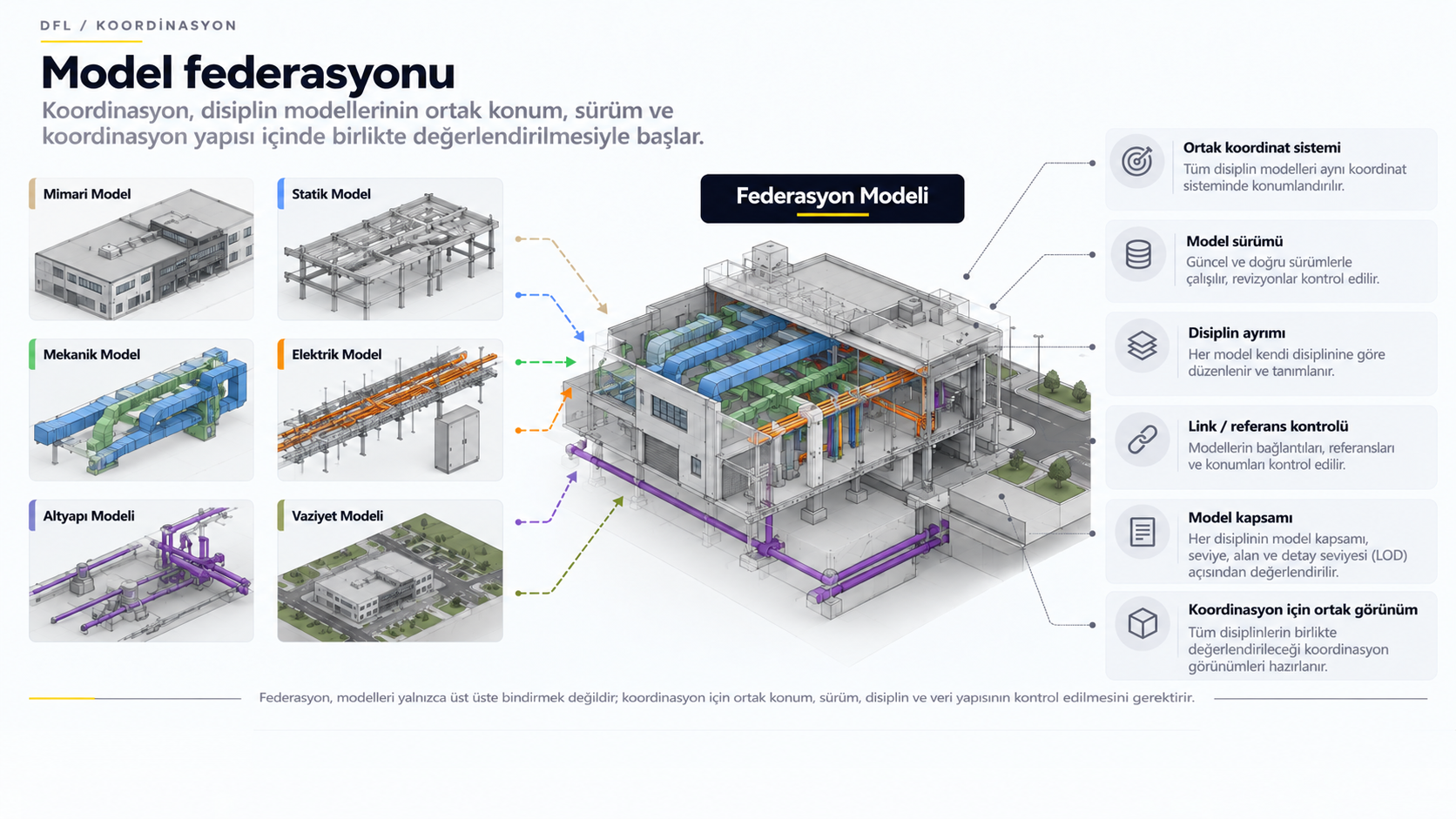

Altı disiplin modelinin ortak koordinat, sürüm ve referans kontrolüyle federasyon modelinde birleştirilmesi.
Tam boyutta görüntüle

Federasyon kontrolleri

  • Ortak koordinat sistemi
  • Model sürümü
  • Disiplin ayrımı
  • Link / referans kontrolü
  • Model kapsamı
  • Koordinasyon için ortak görünüm

Federasyon, modelleri yalnızca üst üste bindirmek değil; birlikte güvenilir biçimde değerlendirebilecek ortak yapıyı kurmaktır.

Çakışmaları erken görmek

Geometrik clash kontrolleri, koordinasyon sürecinin temel kontrollerinden biridir; ancak tek başına koordinasyonun tamamı değildir.

  • Hard clash
  • Clearance / soft clash
  • Rezervasyon / geçiş problemleri
  • Duplicate / overlapping geometry
  • Sistemler arası kritik mesafeler

Modelde sığması, sahada uygulanabileceği anlamına gelmez.

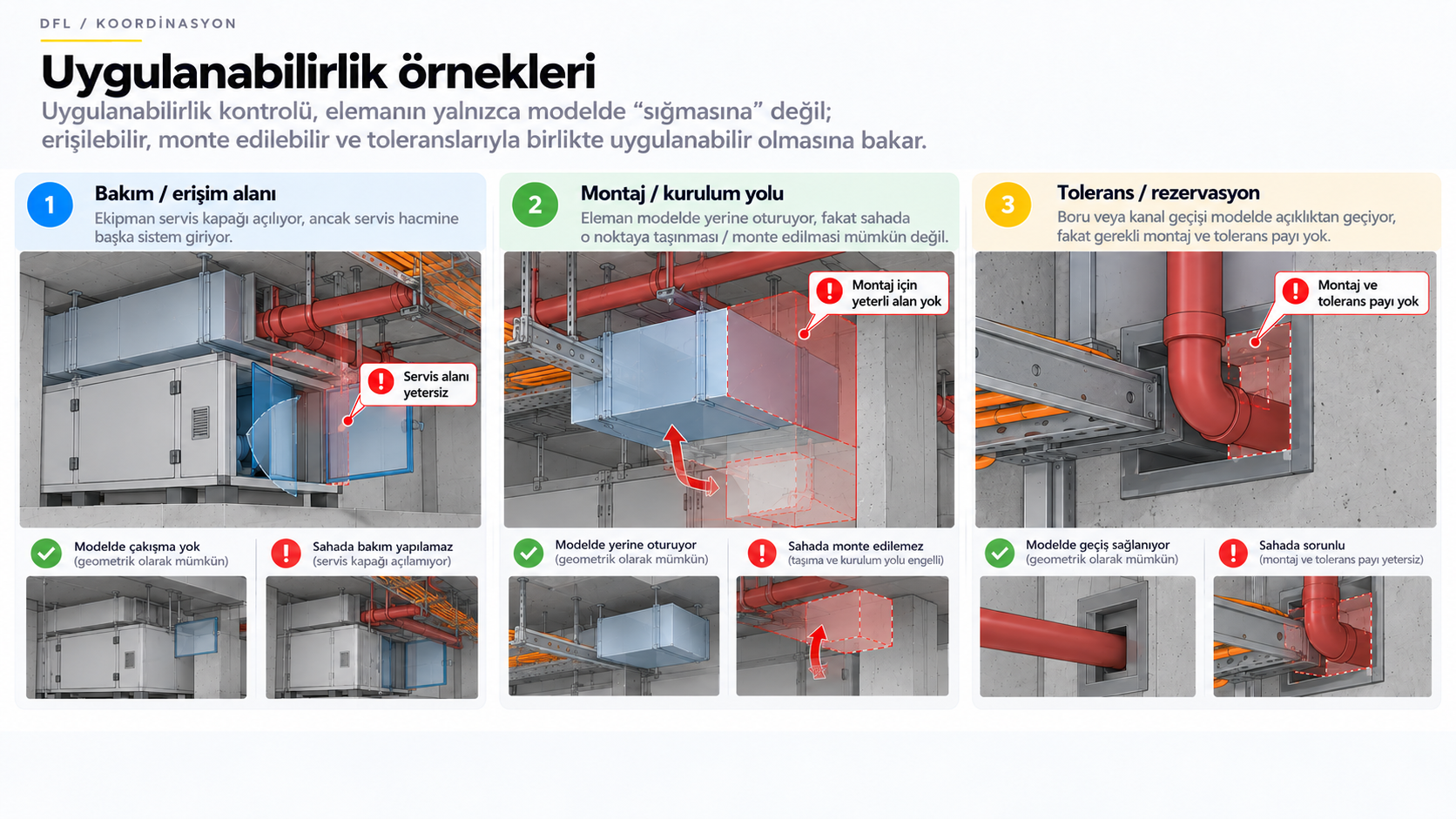

Bakım ve erişim, montaj ve kurulum yolu, tolerans ve rezervasyon için üç uygulanabilirlik örneği.
Tam boyutta görüntüle
01

Bakım / erişim alanı

Ekipman servis kapağı açılıyor ancak servis hacmine başka sistem giriyor.

02

Montaj / kurulum yolu

Eleman modelde yerine oturuyor ancak sahada o noktaya taşınması veya monte edilmesi mümkün değil.

03

Tolerans / rezervasyon

Boru veya kanal açıklıktan teorik olarak geçiyor ancak gerekli montaj ve tolerans payı bulunmuyor.

Uygulanabilirlik kontrolü, elemanın yalnızca modelde “sığmasına” değil; erişilebilir, monte edilebilir ve toleranslarıyla birlikte uygulanabilir olmasına bakar.

Koordinasyon tek seferlik bir kontrol değildir.

Tespit edilen konular sınıflandırılır, ilgili disipline atanır, çözülür ve revizyon sonrasında yeniden kontrol edilir.

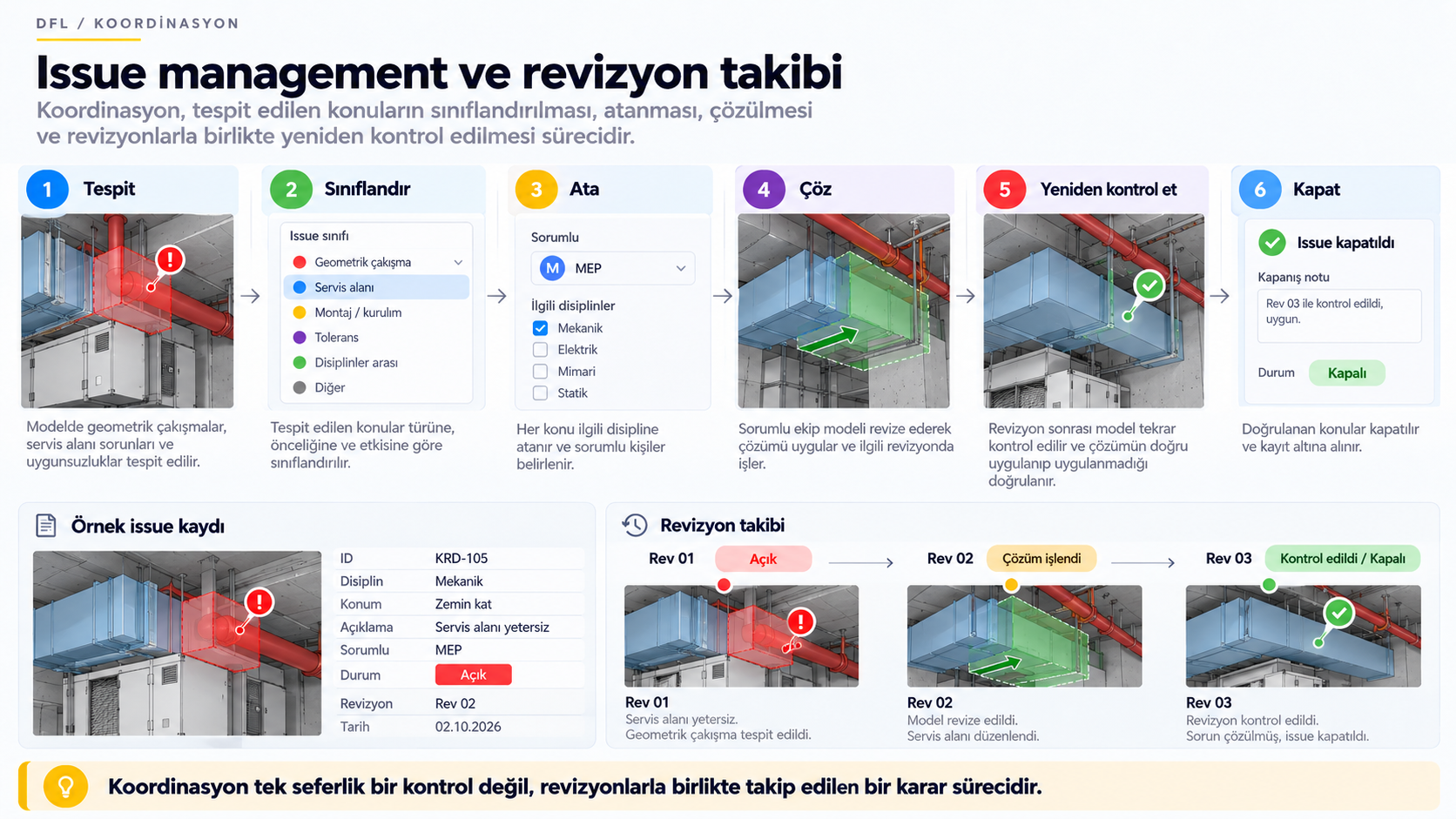

Issue tespiti, sınıflandırma, atama, çözüm, yeniden kontrol ve kapanış; revizyon takip kayıtları.
Tam boyutta görüntüle
  1. 01Tespit
  2. 02Sınıflandır
  3. 03Ata
  4. 04Çöz
  5. 05Yeniden Kontrol Et
  6. 06Kapat

Issue içeriği

  • ID
  • Disiplin
  • Konum
  • Açıklama
  • Sorumlu
  • Durum
  • Revizyon
  • Tarih

Koordinasyon, revizyonlarla birlikte takip edilen bir karar sürecidir.

Koordinasyon süreci nasıl ilerler?

  1. 01

    Model kabul ve kontrol

    Sürüm, koordinat, kapsam ve model sağlığı.

  2. 02

    Federasyon

    Disiplin modellerinin ortak ortamda birleştirilmesi.

  3. 03

    Clash kuralları

    Kontrol setlerinin tanımlanması.

  4. 04

    Uygulanabilirlik incelemesi

    Erişim, bakım, montaj, tolerans ve rezervasyon.

  5. 05

    Issue oluşturma

    Konum, açıklama, disiplin ve sorumlu.

  6. 06

    Disiplin çözümü

    İlgili ekiplerin modeli revize etmesi.

  7. 07

    Revizyon kontrolü

    Çözümün modele doğru işlendiğinin doğrulanması.

  8. 08

    Kapanış ve raporlama

    Issue kapanışı, koordinasyon durumu ve takip kayıtları.

Koordinasyon sürecinin çıktıları

  • Federasyon modeli
  • Clash / koordinasyon raporu
  • Issue listesi
  • Koordinasyon görünüşleri
  • İşaretli ekran görüntüleri
  • Uygulanabilirlik notları
  • Revizyon takibi
  • Koordinasyon toplantı kayıtları

Teslim çıktıları proje kapsamı ve koordinasyon gereksinimlerine göre belirlenir.

Model Tabanlı Teknik Çıktılar →BIM Süreç & Veri Yönetimi →

Koordinasyon için kullandığımız ortamlar

Yazılım / platform

  • Autodesk Revit
  • Navisworks
  • Autodesk Construction Cloud
  • IFC / openBIM

Gerektiğinde

  • BCF / issue exchange
  • Özel kontrol
  • Otomasyon

Saha gerçekliği koordinasyon kararının parçasıdır.

DFL, modelleri yalnızca dijital geometri açısından değil; uygulanabilirlik, erişim, bakım, montaj ve saha koşulları açısından değerlendirir.

Sahayı bilen BIM.

BIM Modelleme →
DFL / BIM Koordinasyon & Uygulanabilirlik Kontrolü

Koordinasyonun amacı yalnızca çakışmaları azaltmak değil, sahada uygulanabilir bir proje oluşturmaktır.
